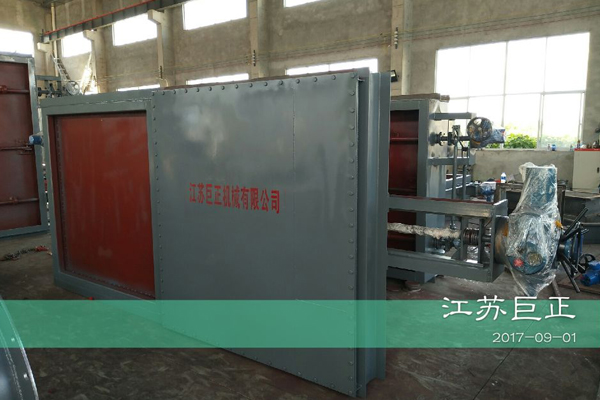

標準插板式隔絕門一般安裝于磨煤機一次冷風入口，起切斷介質流動的功能。該隔絕門的框架采用型鋼焊接結構，門板為不銹鋼、方鋼復合不變形制作，對于灰塵較多的管道設有刮板除灰裝置及除塵箱，具有啟閉靈活，無卡阻、密封嚴密等特點。它利用啟閉氣缸工作來實現門板的啟閉和鎖緊作用，從而來隔絕工作介質。該產品啟閉靈活、密封嚴密，是火電廠鍋爐系統中的重要輔機配套設備。
        今天我們來了解一下插板式隔絕門的設計及技術要求：
1、 插板式隔絕門應保證嚴密不漏，其密封采用機械密封，并配有鎖緊裝置。在冷、熱狀態下的外漏及內漏均為0。
2、插板式隔絕門設計防止長時間不操作后出現超出驅動系統能力的現象。
3、插板式隔絕門的設計使其框架在管道上不拆下的情況下，任何一個或所有構件，包括插板門等，可以很快、很容易地從框架上拆下來，這種裝配與拆卸不需要氧割。插板式隔絕門在使用狀態下，其外部構件可維修，可更換。
4、插板式隔絕門在全開狀態時的阻力盡可能的小。在全開時的阻力系數小于0  05 ，且壓力損失不大于20Pa。
5、插板式隔絕門的承壓能力至少為0 .35Mpa。
6、插板式隔絕門采用鋼結構門體，框架用304不銹鋼成形。
7、插板式隔絕門有足夠的剛度，操作扭矩小，工作壽命長，插板設計考慮足夠的腐蝕裕量，做到插板門在電廠整個壽命期限內能工作，而不需進行重大維修。
8、插板式隔絕門動靜間隙有嚴密可靠的密封措施。門板在開關過程中離開門座，防止門板磨損門座密封圈而產生內漏。
9、插板式隔絕門設計考慮到溫度的變化，其材質按設計溫度來選擇，結構設計考慮必要的膨脹，當熱脹冷縮時不變形，開關靈活、不卡死，并且無其它變形現象。
10、 插板式隔絕門選用的材料，在規定的條件下，具有良好的抗疲勞能力與抗磨損能力。
11、插板式隔絕門框架有足夠的設計強度，除了正常擋板承重件外，不需要在管道中另增加肋板或支撐件。插板式隔絕門采用鋼結構門體，框架用304不銹鋼焊接成形并采用可靠的加強措施。
12、插板式隔絕門的開、關及開度具有外部指示。
